今回は化学構造式を描画してみようと思います。

これはグラフの表示と同じでとっても簡単。

1. これまで何度も使ってきたフォームで。TexBox1、Button1、PictureBox1です。



   GUIのレイアウト

2. コードはグラフを書いた時と全く同じ。

   Public Class Form1     Private Sub Button1_Click(sender As Object, e As EventArgs) Handles Button1.Click         Dim ml As IKernelLink = MathLinkFactory.CreateKernelLink("-linkmode launch -linkname 'C:\Program Files\Wolfram Research\Wolfram Engine\13.3\WolframKernel.exe'")         ml.WaitAndDiscardAnswer()        Dim result As Image = ml.EvaluateToImage(TextBox1.Text, 200, 200)         PictureBox1.Image = result     End Sub End Class

3. まずは、化学の分野でよくつかわれるSMILES（スマイルス）形式で書かれた分子を書いてみます。

   MoleculePlot[Molecule["CN1C=NC2=C1C(=O)N(C(=O)N2C)C"]]



   SMILESをWolfram Languageの関数に渡す

4. 実行すると。正しくカフェインが描画されました！



   分子構造が表示された

5. Wolfram Languageのドキュメントでは「Molecule」では、「体系的な化学名」も使えると書かれています。これは「IUPAK命名法」も受け付けるということです。なので、今度はカフェインのIUPAK名を入れてみます。

   MoleculePlot[Molecule["1,3,7-Trimethylpurine-2,6-dione"]]

   なんとなく向きが違いますが、同じ結果が出ました。



   IUPAK名で指定したときの表示

6. 分子を表現する関数にはもうひとつ、「MoleculePlot3D」というのがあります。使い方は全く同じです。

   MoleculePlot3D[Molecule["CN1C=NC2=C1C(=O)N(C(=O)N2C)C"]]



   3Dでの分子の表示

7. プロットの描画方法も指定することができます。

   MoleculePlot3D[Molecule["CN1C=NC2=C1C(=O)N(C(=O)N2C)C"], PlotTheme->”SpaceFilling”]

   のようすると、次のように描画できます。

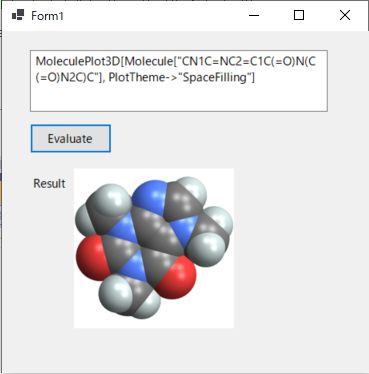

   別の表示の形式

短いですが、今日はここまで。
