グラフ作成ソフトVeuszで科学的グラフを書く（折れ線グラフ２）―　折れ線グラフを２本書く

折れ線グラフを１つ書くのは大体わかりました。では、２本書いてみます。軸は同じとします。

データは：

x値	y1値	y2値
1	2.45	2.1
1.5	2.87	2.67
2	3.25	3.12
2.5	3.01	3.08
3	2.67	2.88
3.5	2.77	2.77
4	2.79	2.83
4.5	2.93	3.04
5	3.1	3.22
5.5	3.21	3.34
6	3.17	3.2
6.5	3.01	3.12
7	2.89	3.03

インポートの手順は前回と同じなので省略。

前回と同じ手順でいきなり「Insert」->「Add xy」をやってみる。「Properties」パネルで「X data = x値」「Y data = y1値」は同じ。

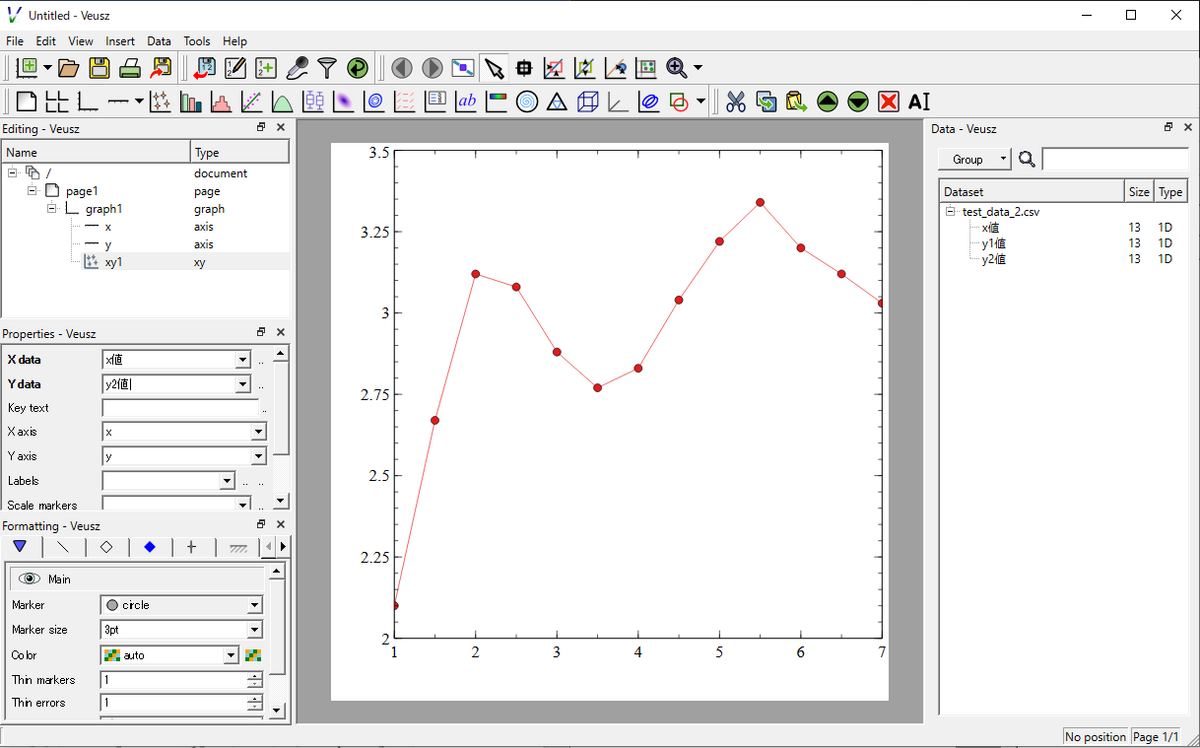

最初の折れ線グラフ
２つ目のデータを追加するには、（今度はツールバーのボタンを使ってみる）ツールバーの「Plot point with lines and error bars（星４つのアイコン）」をクリックします。

そして、「Properties」パネルで「X data = x値」「Y data = y2値」とします。

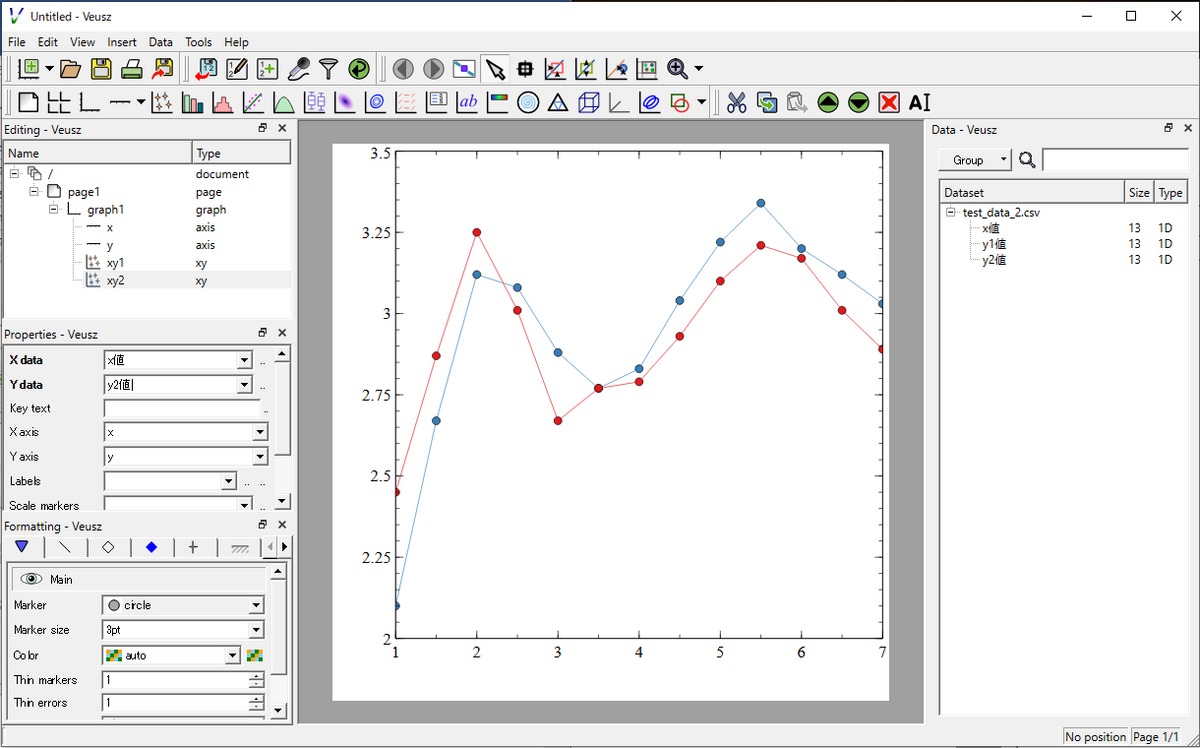

Vueszで２本の折れ線グラフを表示

これで出来上がり。あとは、それぞれのグラフのスタイルを変えるだけなので簡単です。

では、次にY軸を２本にします。データを変えて。
１つ目のグラフは従来通り。次にY軸を追加します。今度は「y2」の値が20～40の範囲なので軸のMin/Maxをそのように設定します。

「Insert」->「Axis」->「Add Axis」を選択します。Labelを「y2値」とし、範囲を入れ、Y軸なので「vertical」にします。

２つめのY軸の定義
ツールバーの「Plot point with lines and error bars（星４つのアイコン）」をクリックします。Vueszのオブジェクトの上から順番に処理されていくので、ツリー内の順番に注意してください。「xy2」は、新しく作成したY軸オブジェクト「axis 1」の下にある必要があります。その結果が次。

２つのY軸を持つ折れ線グラフ
どちらの軸が何か、グラフはどちらの軸を使うか、などわかりにくいのでもう少し調整しましょう。

画面では、左の軸が「y2」です。右の軸が「y1」と分かるようにラベルを付けます。オブジェクトのツリーの「y」をクリックして、軸を選択し、ラベル「y1値」つけます。

両方のY軸にラベルを表示
これで軸はわかるようになりましたが、折れ線がどちらの軸を使うかをわかるようにしたい。

１つ目の方法は、グラフの「Labels」で、例えば「y1値」などを指定すると、各データに数値が出てきます。

各点にデータを表示

２つ目の方法は、値ではなく、文字を付ける方法。ボタンが小さいので見落としがち。

各点にラベルを表示

各点にラベルが付くのがいやなときは、３番目の方法。単純にテキストをレイアウトします。
「Insert」->「Add label」（またはツールバーの「ab」アイコン）を選択します。

ラベルボックスの作成

のように小さな黒い四角が表示されます。

右のパネルの「Label」に「y1値（右軸）」と入力します。このテキストは自由に移動できるので、お好きな場所に。「y2値」も同じようにします。

ラベルを入力し移動
最後に少しだけグリッド線を入れれば次のようになりました。

Vueszでできた２軸の折れ線グラフ
